استفاده از زانو در لوله کشی برق

پادکست استفاده از زانو در لوله کشی برق

این فرآیند نه تنها به حفاظت از سیم ها و کابل های برق کمک می کند، بلکه ایمنی کلی سیستم را نیز افزایش می دهد. در میان اجزای مختلف لوله کشی برق، زانوها نقش کلیدی ایفا می کنند. زانوها اتصالاتی هستند که برای تغییر جهت لوله ها استفاده می شوند و بدون آن ها، ایجاد مسیرهای پیچیده و ایمن برای سیم کشی تقریباً غیرممکن است.

در این مقاله، به بررسی جامع استفاده از زانو در لوله کشی برق می پردازیم. اگر شما یک برق کار تازه کار، صاحب خانه ای که به دنبال تعمیرات خانگی است یا حتی یک مهندس پروژه هستید، این مطلب برای شما مفید خواهد بود.

لوله کشی برق بدون زانوها مانند یک جاده مستقیم بدون پیچ است؛ ممکن است ساده به نظر برسد، اما در واقعیت، ساختمان ها پر از گوشه ها و موانع هستند. زانوها این امکان را فراهم می کنند که لوله ها را بدون آسیب به سیم ها تغییر جهت دهند و از مشکلات احتمالی مانند کشیدگی سیم یا نفوذ رطوبت جلوگیری کنند. در ادامه، به عمق این موضوع می رویم و با مثال های عملی، همه چیز را روشن می کنیم.

اهمیت زانو در لوله کشی برق

ابتدا بیایید بفهمیم چرا زانوها اینقدر مهم هستند. در لوله کشی برق، لوله ها معمولاً از جنس پی وی سی، یو پی وی سی، فلزی یا فلکسیبل ساخته می شوند و وظیفه شان حفاظت از سیم های برق در برابر ضربه، رطوبت، گرد و غبار و حتی حیوانات جونده است. اما مسیر لوله کشی همیشه مستقیم نیست. دیوارها، سقف ها و کف ها موانعی ایجاد می کنند که نیاز به تغییر جهت دارند. اینجا زانو وارد میدان می شود.

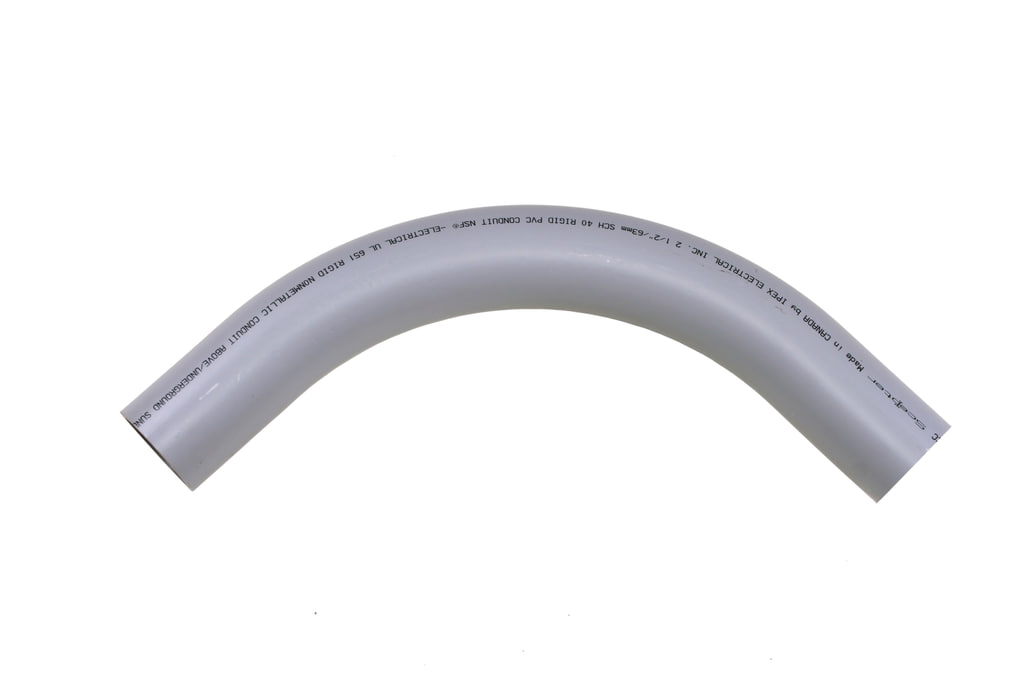

زانو یک اتصال خمیده است که لوله ها را در زوایای مختلف به هم متصل می کند. رایج ترین زاویه ها ۹۰ درجه، ۴۵ درجه و گاهی ۳۰ درجه هستند. بدون زانو، مجبور می شوید لوله ها را برش دهید و اتصالات پیچیده تری بسازید که نه تنها زمان بر است، بلکه خطر نشتی یا ضعف در سیستم را افزایش می دهد. برای مثال، در یک ساختمان مسکونی، هنگام لوله کشی از اتاق خواب به آشپزخانه، ممکن است نیاز به عبور از یک گوشه دیوار داشته باشید. یک زانوی ۹۰ درجه PVC ساده می تواند این کار را بدون دردسر انجام دهد.

علاوه بر این، زانوها به رعایت استانداردهای ایمنی کمک می کنند. طبق استانداردهای ملی برق ایران (مانند مقررات ملی ساختمان مبحث ۱۳)، لوله کشی باید طوری باشد که سیم ها بدون فشار بیش از حد کشیده شوند. زانوها با ایجاد خم های ملایم، این استاندارد را برآورده می کنند. اگر زانوها نبودند، سیم ها ممکن بود در خم های تیز آسیب ببینند و باعث اتصال کوتاه یا آتش سوزی شوند.

انواع زانوها در لوله کشی برق

زانوها در انواع مختلفی موجود هستند و انتخاب درست آن ها بستگی به نوع پروژه دارد. بیایید به بررسی انواع اصلی بپردازیم.

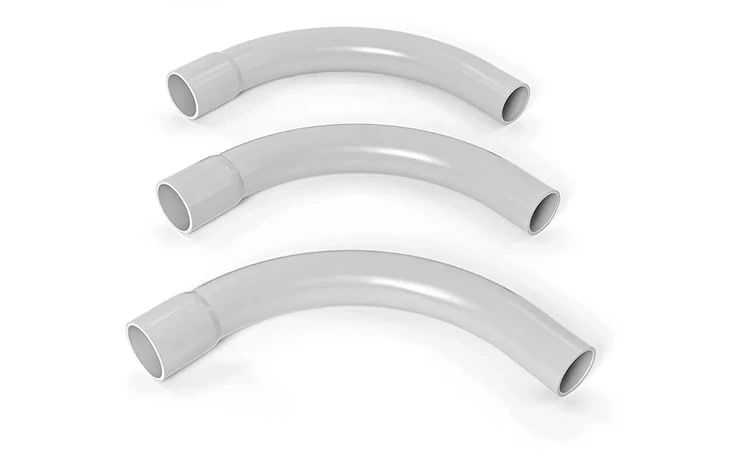

۱. زانو های PVC: این نوع زانوها از پلاستیک پلی وینیل کلراید ساخته شده اند و برای لوله کشی های داخلی ساختمان ها ایدئال هستند. آن ها سبک، ارزان و مقاوم در برابر خوردگی هستند. زانوهای PVC معمولاً در زوایای ۹۰ درجه و ۴۵ درجه موجودند و برای محیط های خشک مناسب اند. مثلاً در لوله کشی برق یک آپارتمان، می توانید از زانوی PVC برای تغییر جهت لوله از دیوار به سقف استفاده کنید. مزیت بزرگ آن ها این است که نیازی به ابزارهای خاص برای نصب ندارند؛ فقط با چسب PVC متصل می شوند.

۲. زانوهای فلزی (گالوانیزه یا استیل): اگر پروژه شما در محیط های مرطوب یا صنعتی است، زانوهای فلزی انتخاب بهتری هستند. این زانوها قوی ترند و در برابر ضربه و حرارت مقاوم اند. برای مثال، در یک کارخانه، جایی که لوله ها ممکن است در معرض مواد شیمیایی باشند، زانوی استیل ۹۰ درجه می تواند لوله ها را بدون خطر تغییر جهت دهد. نصب آن ها نیاز به رزوه کاری یا جوشکاری دارد، اما دوام بالایی دارند.

۳. زانوهای فلکسیبل یا خرطومی: این زانوها انعطاف پذیر هستند و برای مکان هایی که لرزش یا حرکت وجود دارد، مانند موتورخانه ها یا ماشین آلات، مناسب اند. آن ها معمولاً از پلاستیک یا فلز انعطاف پذیر ساخته شده اند و زاویه خم آن ها قابل تنظیم است. تصور کنید در یک سیستم روشنایی پارکینگ، جایی که لوله باید دور یک ستون بچرخد؛ یک زانوی فلکسیبل این کار را آسان می کند.

۴. زانوهای خاص مانند زانوهای کشویی یا تلسکوپی: این نوع برای تنظیم طول لوله استفاده می شود و در پروژه های بزرگتر کاربرد دارد. مثلاً اگر فاصله دقیق بین دو نقطه مشخص نباشد، زانوی کشویی اجازه تنظیم می دهد.

هر نوع زانو مزایا و معایب خود را دارد. زانوهای PVC ارزان اما کمتر مقاوم اند، در حالی که فلزی ها گران تر اما بادوام تر. انتخاب بر اساس بودجه، محیط و نوع سیم کشی است.

نحوه انتخاب زانو مناسب

انتخاب زانو یک گام کلیدی است. ابتدا اندازه لوله را در نظر بگیرید؛ زانو باید با قطر لوله (مانند ۱۶ میلی متر یا ۲۵ میلی متر) هم خوانی داشته باشد. سپس، زاویه را بررسی کنید. برای خم های تیز، ۹۰ درجه مناسب است، اما برای مسیرهای طولانی تر، زانوهای ۴۵ درجه بهترند زیرا کشش کمتری روی سیم ها ایجاد می کنند.

عامل دیگری محیط است. در مکان های مرطوب مانند حمام، از زانوهای ضدآب (IP-rated) استفاده کنید. همچنین، تعداد زانوها را محدود کنید؛ طبق استانداردها، در یک مسیر لوله کشی، حداکثر چهار زانوی ۹۰ درجه مجاز است تا کشیدن سیم آسان باشد. اگر بیش از این باشد، ممکن است نیاز به جعبه کشش (pull box) داشته باشید.

برای مثال، در یک پروژه خانگی، اگر می خواهید برق را از پریز دیواری به لامپ سقفی بکشید، یک زانوی ۹۰ درجه PVC کافی است. اما در یک ساختمان تجاری، ممکن است نیاز به ترکیب زانوهای فلزی و فلکسیبل داشته باشید.

مراحل نصب زانو در لوله کشی برق

نصب زانو ساده است، اما نیاز به دقت دارد. بیایید گام به گام بررسی کنیم.

۱. آماده سازی: ابتدا لوله ها را اندازه گیری و برش دهید. ابزارهایی مانند اره PVC یا برش دهنده فلزی نیاز دارید. مطمئن شوید انتهای لوله صاف است.

۲. چسب کاری یا رزومه کاری: برای زانوهای PVC، چسب مخصوص روی انتهای لوله و داخل زانو بمالید و آن ها را به هم فشار دهید. برای فلزی ها، رزوه کنید یا از اتصالات فشاری استفاده کنید.

۳. تغییر جهت: زانو را در محل خم قرار دهید و مطمئن شوید زاویه درست است. از تراز برای صاف بودن استفاده کنید.

۴. تست: پس از نصب، سیم را بکشید و چک کنید که بدون گیر کردن عبور کند. همچنین، سیستم را برای نشتی بررسی کنید.

نکته ایمنی: همیشه برق را قطع کنید قبل از کار. از دستکش و عینک استفاده کنید تا از آسیب جلوگیری شود.

در یک مثال عملی، فرض کنید در حال لوله کشی برای یک آشپزخانه هستید. لوله از کف وارد دیوار می شود و نیاز به خم به سمت کابینت دارد. یک زانوی ۴۵ درجه فلزی را نصب کنید، لوله ها را متصل کنید و سپس سیم را بکشید. این کار فقط چند دقیقه طول می کشد اما ایمنی را تضمین می کند.

نکات ایمنی و اشتباهات رایج

ایمنی اولویت اول است. زانوها باید طوری نصب شوند که سیم ها تحت فشار نباشند. اشتباه رایج، استفاده از زانوهای بیش از حد تیز است که باعث پارگی عایق سیم می شود. دیگری، عدم آب بندی زانوها در محیط های مرطوب که منجر به نفوذ آب و اتصال کوتاه می شود.

برای جلوگیری، همیشه از زانوهای استاندارد استفاده کنید و پس از نصب، سیستم را تست کنید. همچنین، در پروژه های بزرگ، از مهندس ناظر کمک بگیرید.

مزایا و معایب استفاده از زانو

• مزایا: افزایش ایمنی، سهولت نصب، کاهش هزینه های تعمیر، انعطاف پذیری در طراحی.
• معایب: اگر بیش از حد استفاده شوند، کشیدن سیم سخت می شود. همچنین، در برخی موارد، هزینه اضافی دارند.

اما مزایا همیشه بیشترند، به خصوص در پروژه های پیچیده.

نتیجه گیری

در پایان، استفاده از زانو در لوله کشی برق نه تنها ضروری است، بلکه می تواند تفاوت بین یک سیستم ایمن و یک سیستم پرخطر را ایجاد کند. ما در این مقاله، از مقدمه تا توضیحات عمیق انواع، نصب و نکات ایمنی، همه جنبه ها را پوشش دادیم. با انتخاب درست زانو و رعایت استانداردها، می توانید پروژه های خود را با موفقیت انجام دهید.
